深圳市飛睿智能有限公司CSW2201模塊wifi超遠距離模組5KM視頻無線傳輸模塊專注于物聯技術，其創新的LR-WiFi技術（Long Range WiFi遠距離WiFi)解決了低成本，高性能，高速率，遠距離的無線通信難題，為物聯網重塑WiFi傳輸邊界。
LR-WiFi：主體技術來源于WiFi，其既擁有了WiFi易用，成熟，可組網等特性，又解決了WiFi中遺漏的問題:距離。
LR-WiFi有百倍于LoRa，zigbee等窄帶通信和略低于WiFi的速率，再通過外接無線網卡，還可以與WiFi兼容，可大量運用于無線攝像頭，無人機，智能建筑，智慧農業，智慧工廠，機器人，舞美樂器等領域。

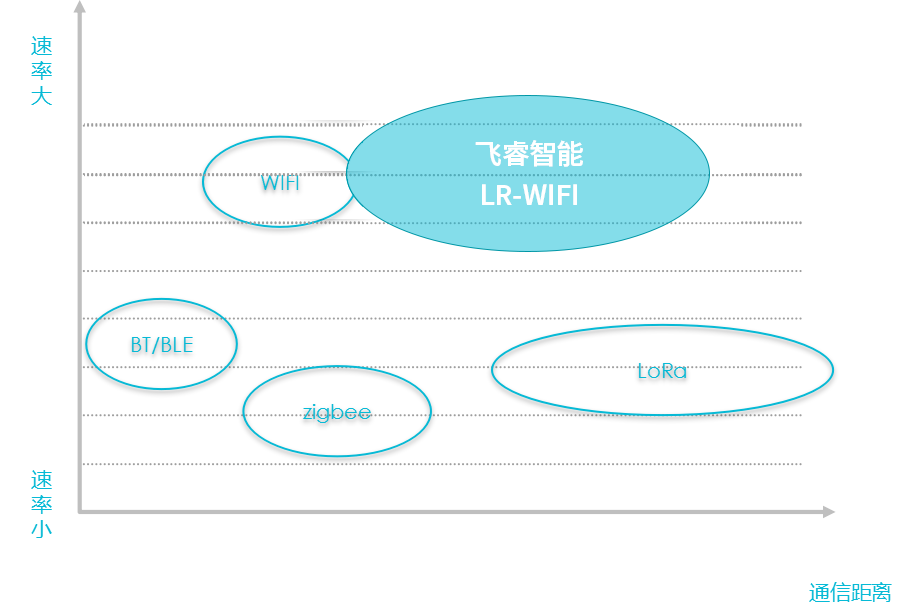

參數 | 傳統WIFI | Bluetooth | Zigbee | LoRa WAN | NB-IOT | 802.11ah(Halow) | LR-WiFI |
傳輸距離 | 100m~400m | 15m~60m | 50m~300m | 300m~27Km | <20Km | <10Km | ≤15Km |
傳輸速率 | 100~300Mbps | 1M/24Mbps | 250Kbps | 0.3~50Kbps | 20~127Kbps | <10Mbps | ≤40Mbps |
工作頻段 | 2.4G /5GHz | 2.4GHz | 2.4G/Sub1GHz | Sub 1GHz | Licensed | Sub 1GHz | 2.3/2.4GHz |
節點接入能力 | 32 | 8 | 6.5W | 6.5W | 約20W | 8000 | 32 |
網絡拓撲 | Star/Relays/Mesh | Mesh | Mesh | Star | Star | Star | Star/Mesh |
功耗 | 較高 | 較低 | 低 | 較低 | 較低 | 較低 | 一般 |
適用場景 | 一般家庭 辦公環境 | 近距離音頻和控制 | 智能家居 低速設備 | 大范圍低速組網 | 大范圍低速直接網絡接入 | 大范圍遠距離傳輸 | 遠距離高速率傳輸 |
參數 | 指標 |
工作頻率 | 2.4GHz（ISM） |
吞吐量 | 自適應，≤40Mbps |
大發射功率 | 20dBm |
實測傳輸距離 | 3~5KM（地對空無干擾，2Mbps），典型城市內嘈雜地面環境200~300m |
工作溫度 | -20~70℃ |
功耗 | RX：[email protected] TX: 220mA @3.3V |
接收靈敏度 | -94dBm (Min) |
延時 | 典型值4ms |
封裝尺寸 | 12.9mm*12.2mm*1.75mm ( L*W * H) |
加密 | WPA2 AES |
網絡拓撲 | 點對點，點對多點，mesh網狀網 |
傳輸技術 | OFDM TDD LR-WiFi |
分集 | 2x2MIMO，ML，MRC |
FEC | LDPC |
天線接口 | IPEX x2 |
接口 | USB2.0 |
與RTL8188F同時在空曠地面實測吞吐量對比數據如下表
測試條件一：如圖2.5dB增益天線
測試條件二：如圖空曠地面環境，天線一端架高1 .8m，另一端1 .5m
測試方法：使用iperf向?qū)Χ税l(fā)UDP包測吞吐量，使用4信道2427MHz頻點
距離 | 吞吐量 | |
RTL8188F | CSW2201 | |
250米 | 2.45Mbps | N/A |
500米 | 800kbps | 9.6Mbps |
1000米 | 斷連 | 8.78Mbps |
1200米 | 斷連 | 800Kbps（14信道5.14Mbps） |
隨著無線通信技術的不斷發展，WiFi超遠距離模組5KM視頻無線傳輸模塊作為一種先進的無線傳輸技術，已經成為了視頻信號傳輸?shù)闹匾鉀Q方案。本文將對WiFi超遠距離模組5KM視頻無線傳輸模塊的技術原理、應用場景以及優勢進行詳細介紹，幫助您更好地了解這一技術。
一、技術原理
WiFi超遠距離模組5KM視頻無線傳輸模塊是基于WiFi無線通信技術的一種擴展應用，其主要功能是將視頻信號進行無線傳輸。該模塊采用先進的無線通信技術，包括OFDM、MIMO等多種技術，使得其在遠距離下仍然能夠保持良好的傳輸性能。
在具體實現上，WiFi超遠距離模組5KM視頻無線傳輸模塊主要通過以下幾個步驟實現視頻信號的無線傳輸：
視頻信號的編碼：將原始視頻信號轉換為適合無線傳輸?shù)臄?shù)字信號；
無線傳輸：通過WiFi網絡將編碼后的數字信號傳輸?shù)浇邮斩耍?/p>
數字信號解碼：在接收端將接收到的數字信號解碼為原始視頻信號；
視頻顯示：在接收端將解碼后的視頻信號顯示出來。
二、應用場景
WiFi超遠距離模組5KM視頻無線傳輸模塊具有廣泛的應用場景，以下是其中的幾個例子：
安全監控：在城市安全監控、交通監控等領域，通過WiFi超遠距離模組5KM視頻無線傳輸模塊，可以將高清視頻信號實時傳輸?shù)奖O(jiān)控中心，幫助管理人員及時掌握現場情況，提高監控的準確性和效率。
智能家居：在智能家居系統中，通過WiFi超遠距離模組5KM視頻無線傳輸模塊，可以在家庭內部實現高清視頻的傳輸，使得家庭成員可以在任何房間觀看高清視頻，同時也可以通過手機等設備遠程控制家里的電器設備。
工業自動化：在工業自動化領域，通過WiFi超遠距離模組5KM視頻無線傳輸模塊，可以將工業設備的運行狀態實時傳輸?shù)娇刂浦行模瑤椭僮魅藛T及時掌握設備運行情況，提高生產效率和管理水平。
應急救援：在自然災害等緊急情況下，通過WiFi超遠距離模組5KM視頻無線傳輸模塊，可以將現場的高清視頻信號實時傳輸?shù)街笓]中心，幫助指揮人員及時掌握災情和救援進展情況，提高救援效率和準確性。
三、優勢分析
WiFi超遠距離模組5KM視頻無線傳輸模塊具有以下優勢：
遠距離傳輸：能夠在5KM范圍內實現穩定傳輸，使得視頻信號能夠在更大的范圍內進行傳輸；
高清畫質：能夠支持高清視頻信號的傳輸，使得接收端能夠獲得清晰的畫面質量；
抗干擾能力強：采用多種抗干擾技術，能夠在復雜的電磁環境下保持穩定的傳輸性能；
靈活性強：能夠與多種設備進行連接，方便用戶根據實際需求進行搭配使用。同時，該模塊還具有體積小巧、易于攜帶、操作簡單等優點，使得用戶可以更加方便地使用它來傳輸視頻信號。
實時性強：由于是無線傳輸，該模塊可以避免傳統有線網絡中的線路布置問題，無需受到物理線路的限制，能夠在短時間內傳輸大量的視頻數據，保證了視頻信號的實時性。
擴展性強：WiFi超遠距離模組5KM視頻無線傳輸模塊可以方便地與其他設備進行連接，如智能手機、平板電腦、筆記本電腦等，同時也可以與現有的網絡進行無縫集成，方便用戶進行擴展和升級。
節能環保：該模塊采用低功耗設計，能夠有效地降低能源消耗，同時也符合環保要求。此外，由于其體積小巧、易于攜帶，還可以方便地應用于各種移動設備中，如無人機、車載設備等。
安全性高：WiFi超遠距離模組5KM視頻無線傳輸模塊支持多種安全協議和加密算法，能夠有效地保護傳輸數據的安全性和隱私性。同時，該模塊還具有強大的網絡管理功能，可以有效地防止未經授權的訪問和攻擊。
廣泛的應用領域：該模塊可以應用于各個領域，如安全監控、智能家居、工業自動化、應急救援等。隨著技術的不斷發展和應用場景的不斷擴大，WiFi超遠距離模組5KM視頻無線傳輸模塊將會在更多的領域得到應用和發展。
總之，WiFi超遠距離模組5KM視頻無線傳輸模塊作為一種先進的無線傳輸技術，具有廣泛的應用場景和優勢。它的出現為視頻信號的無線傳輸提供了更加高效、穩定、靈活的解決方案，為各個領域的發展提供了強有力的支持。
