隨著物聯網技術的發展和應用范圍不斷擴大，為實現對物品的追蹤、定位、監控和管理，人們不斷探索各種技術手段。其中，定位技術是解決物品管理的關鍵之一，尤其當室內環境復雜、信號干擾較強時，需要能夠?qū)崿F(xiàn)高度準確定位的技術。UWB（Ultra-Wideband）定位技術就因其高準確度、低能耗、高安全性等特點，成為了許多物聯網和智能制造領域的選擇技術之一。
UWB定位技術依靠的是UWB芯片，其具有超寬帶（UWB）信號傳輸和頻段遍歷技術，可在極短時間內極高精度地測量距離和位置。而如今，UWB定位芯片更是受到廣泛的應用。本文將從UWB定位芯片架構的角度出發，深入探討其技術原理、設計和應用。
一、UWB定位芯片架構概述
UWB定位芯片建立在一個完整的硬件和軟件系統內，其硬件系統主要包括射頻前端、數字信號處理器和接口等模塊。而其軟件系統主要包括低層驅動、操作系統、API和應用層等模塊。
UWB定位芯片的架構其中，UWB芯片的硬件系統主要由射頻前端、基帶處理器和數字信號處理器三部分組成。而其軟件系統主要包含操作系統和用戶應用接口等兩部分。
（1）射頻前端模塊
射頻前端是UWB芯片系列的重要組成部分之一，其作用是將數字信號轉換成無線信號并進行發送。在使用UWB定位技術時，連接的設備將通過無線信號進行通訊，以實現數據傳輸、位置跟蹤和追蹤等功能。
射頻前端模塊中包含：功率放大器、低噪放大器、反射器、天線等組件，這些模塊的設計、選型將直接影響UWB芯片在傳輸性能、發射功率、數據傳輸范圍以及功耗等方面的表現。
（2）基帶處理器模塊
基帶處理器是指在UWB定位芯片中負責數字信號的處理和解調的模塊。該模塊可以對接收到的信號進行解碼、抽取以及各種信號處理，從而產生可以被微處理器使用的數據?；鶐幚砥鞯闹饕δ馨ǎ簬袷教幚?、序列位同步、載波恢復、降噪、誤差矯正等。
（3）數字信號處理模塊
數字信號處理模塊是UWB芯片中核心的模塊之一，其主要作用是接收基帶信號并將其轉換為有用信息。數字信號處理涉及多個復雜算法，包括碼片匹配、時差估計、頻率估計、信噪比評估、定位算法等。
（4）軟件系統模塊
除了硬件系統，UWB芯片還有一個重要的組成部分是軟件系統。 UWB芯片的軟件系統，包含了運行在芯片上的操作系統和應用程序接口。
操作系統是UWB芯片的核心，它控制了所有硬件系統的操作和管理。常用的操作系統包括Zephyr、FreeRTOS等，它們?yōu)閁WB芯片提供了穩定、高效的運行環境。
應用程序接口（API）是UWB芯片與上層應用程序之間的橋梁，應用程序可以通過API來訪問芯片的底層功能，實現與UWB芯片的交互。API包含了許多功能模塊，如數據讀寫、觸發事件等等，為應用程序開發提供了便利。
二、UWB定位芯片架構設計原理
UWB定位芯片的設計原理基于UWB技術的特點，它使用超短脈沖和頻率掃描技術來進行定位。具體來說，UWB芯片通過將時域和頻域兩個維度的信號特征相互匹配，然后計算距離來實現高精度的定位。
時域匹配是指接收器通過接收到的信號與發送器發出的匹配信號進行比較，從而確定到達時間差，以此計算出兩者之間的距離。頻域匹配是指接收器通過分析收到的信號的頻譜，來確定信號的相位和頻率等參數，從而進行準確定位。通過這種方法，UWB芯片可以將物體的位置定位到厘米級別的精度。
在設計UWB定位芯片時，需要考慮以下幾個因素：
（1）信號傳輸和噪聲處理：UWB芯片在數據傳輸過程中遇到的噪聲和干擾會影響其精度，因此需要對信號進行處理和優化，增強UWB芯片抗干擾能力。
（2）功耗優化：UWB芯片在定位過程中需要消耗大量的電能，因此需要考慮如何在保證高性能的情況下節約能耗。
（3）軟硬件協同設計：UWB芯片的軟硬件協同設計需要充分考慮硬件與軟件的協調配合，使芯片具有更高的性能和更強的可維護性。
（4）芯片性能的可擴展性:隨著應用場景和需求變化，UWB芯片的性能需求也會不斷提高，因此，芯片設計需要考慮性能可擴展性、模塊化設計等方面。
三、UWB定位芯片架構應用案例
UWB定位芯片具有高精度、低功耗、高安全性等優點，在眾多領域得到了廣泛的應用。以下是其中幾個重要應用案例：

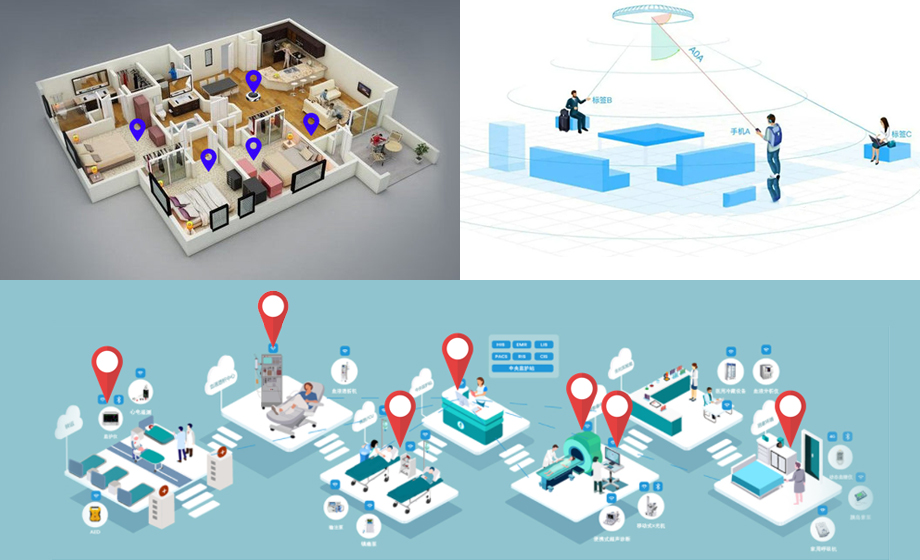

（1）室內定位應用
UWB定位芯片在室內定位領域的應用已經非常成熟。通過在室內部署UWB定位設備，可以對人員、物品等進行實時跟蹤、定位和監控。這種技術已經廣泛應用于智能制造、智慧醫療、物聯網等領域。
（2）無人機領域
UWB定位芯片也受到無人機領域的重視。UWB技術可以提供準確的時間同步和位置信息，可用于實現無人機群組協同工作和自主飛行技術。
（3）汽車智能駕駛系統
UWB定位芯片在汽車智能駕駛領域也有著廣泛的應用。它可以用于車輛的精準定位和導航，同時可以實現車輛之間的通信和協作。
（4）智能家居應用
UWB定位芯片也可以用于智能家居領域。通過在家居中部署UWB設備，可以實現家居設備的準確定位和智能化控制，提高家庭安全、便利和舒適性。
總之，UWB定位芯片的應用范圍非常廣泛，未來還有更多創新的應用場景將會涌現出來。
四、總結
本文主要講述了UWB定位芯片的架構和應用，包括其硬件和軟件系統、設計原理和應用案例。
UWB芯片采用超短脈沖和頻率掃描技術，可以實現高精度的室內定位、無人機自主飛行、車輛導航等多種應用，并且具有低功耗、高安全性等特點。
為了實現UWB芯片的高性能和高穩定性，需要在芯片設計中考慮信號傳輸和噪聲處理、功耗優化、軟硬件協同設計、可擴展性等因素。
隨著智能制造、物聯網等領域的不斷發展，UWB定位芯片將會有著更廣泛的應用和更高的發展前景。
