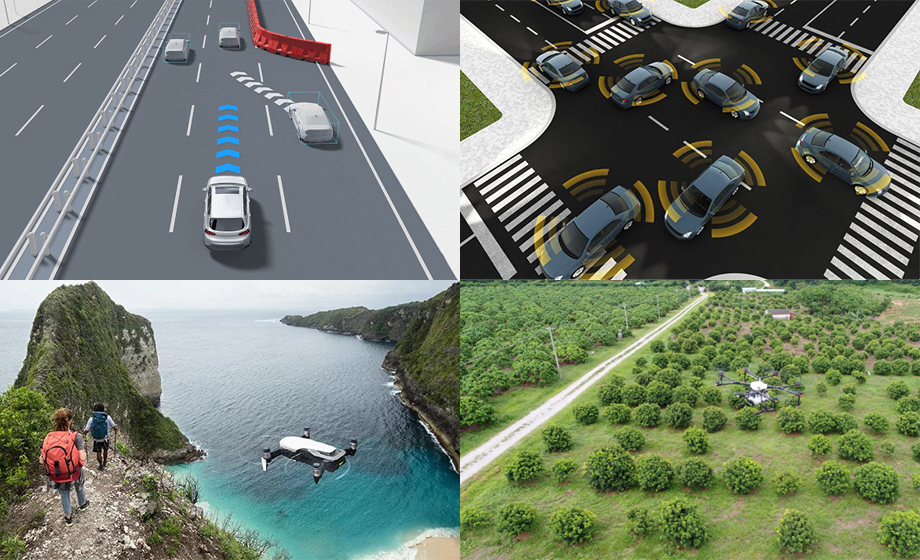

汽車無人機避障毫米波雷達傳感器技術原理與應用，眾所周知，雷達使用電磁波，決定了微波雷達不同于超聲波、聲納等其他方法。電磁波是交變電磁場，在自由空間傳播。電磁場的交變頻率決定了雷達的基本屬性。當然，波長和頻率是一個等效的概念。電磁波根據頻率有幾個典型的頻帶：平時使用的無線電不到300Mhz頻段，主要是AM，F(xiàn)M廣播使用。微波頻段是通信和雷達使用的主要頻段，這是一個非常寬的頻段，有300Mhz--300GHz，毫米波是微波的一個子頻段。你可以看到的是，可見光、紅外、激光等，這些也是一種電磁波，但由于頻率的不同，它與微波頻段的特性有很大的不同。
所以基于可見光、紅外、或者激光的方法一般不叫雷達，雖然激光的機理可能和雷達差不多。那么不同頻段的電磁波有什么主要區別呢？這是以下特征。當電磁波在空間中傳播時，它傳播的介質發生變化，反射就會發生、吸收、透射、衍射等現象。不同頻段的電磁波，這些現象的比例差別很大。
所以我們知道無論是雷達、主動紅外、激光雷達是基于反射的特性，不同頻率的電磁波在反射特性上有很大的差異，一方面取決于介質，即反射表面的材料。例如，金屬材料更容易反射微波，水主要吸收電磁波，所以我們很少在水下使用雷達。與此同時，這種反射.透射性和其他特性也取決于電磁波的頻率。例如，我們的廣播通常可以在房子里收到，但它們也可以在房子里收到，但是wifi隔幾堵墻可能很弱，紅外線和光線可能不會通過一張紙。這是因為波長越長，越容易發生透射和衍射，波長越短，就越容易反射。
一般來說，如果電磁波波長與介質尺寸的關系大于，則容易通過和衍射，如果小于，則容易反射。當然，這里特別是射線，因為它基本上是粒子屬性，所以它不能被視為波。我們要講的毫米波波長是1cm到1mm在此之間，波長非常短，靠近太赫茲或紅外線，但比兩者要長得多波長很難早期開發，大約十年后才使用。
正如我們剛才所說，我們現在可以用來通信和處理的電磁波頻率越來越高，現在我們談?wù)撎掌潯⒖梢姽馔ㄐ?。毫米波雷達傳感器波段30-300GHz，頻率很高，但是這個頻段很多頻率區域的電磁波在空氣中很容易被水分子傳播、氧氣吸收，所以可以使用幾個典型的頻段，即這里列出的24、60、77、120GHz。當然24GHz特別是，嚴格來說，他不是毫米波，因為它的波長是1cm左右。但它是開始一個被使用的?，F(xiàn)在各國都把24GHz可民用劃出，777GHz分為汽車防撞雷達，24Ghz它也一開始用于汽車。
毫米波雷達傳感器不同于無線電和低頻微波，因為它的波長很短。根據剛才提到的反射特性，首先非常接近光的傳播特性，可以更好地反射較小的反射面(物體)。另外，由于頻率高，可調帶寬非常大。另外，我們稍后會說，因為波長很短，天線可以很小。但由于波長小，在空間傳播中容易被阻擋和吸收，因此其作用距離不能太遠。當然，與其他波段相比，這種距離一般為1km以內。
毫米波雷達傳感器可以檢測測距、測速和角度，我們知道雷達是一種發射電磁波并通過檢測回波來檢測目標是否有遠近的電子裝置，主動紅外激光是一樣的。毫米波和大多數微波雷達一樣，有波束的概念，即發射的電磁波是錐形波束，而不是激光線。這是因為這個波段的天線主要是電磁輻射，而不是光粒子發射。雷達和超聲波是一樣的，這種波束導致了它的優缺點。優點，可靠，因為反射面大，缺點是分辨率不高。毫米波雷達能檢測目標嗎？測距、速度測量和方位測量。
判斷是否有目標很簡單，判斷是否有回波。測距也很簡單，都是基于TOF原理，但我們說電磁波的傳播速度是光速，所以這帶來了一定的挑戰。剛才我們說毫米波雷達太遠，比如我們說汽車或無人機，那么探測距離很近，回波和發射波間隔很短，所以一般不適合使用簡單的發射脈沖，所以現在主要使用FMCW方式較多。
毫米波雷達傳感器測速和普通雷達一樣，有兩種方法，一種是基于普通雷達dopler原理是當發射的電磁波與被檢測目標相對移動時、回波的頻率與發射波的頻率不同。目標相對于雷達的移動速度可以通過檢測這個頻率差來測量。但是這種方法無法檢測到切向速度，第二種方法是通過跟蹤位置微分得到速度。
后一個是毫米波雷達的側向。雷達對目標方向的探測主要基于一種方法，即使用較窄的波束。因為當目標出現在波束中時，我們通常無法判斷目標在波束中的具體方向，所以我們必須縮小波束，當然好像激光一樣，但這很困難。所以縮小波束縮小波束的方法有幾種，一種使用方向天線，如喇叭天線或鏡頭天線。另一種方法是使用多個天線+陣列信號處理方法。對于毫米波雷達傳感器，由于波長很短，我們做很多天線的成本很小（這個成本是指價格、尺寸)，所以毫米波雷達使用陣列天線形成窄波束。它能有多窄？例如，3度和5度是汽車中常用的。當然，這不能和激光相比，但已經很好了。
民用毫米波雷達傳感器技術的一個應用方向是汽車應用，約199X年年，毫米波雷達被用于汽車ACC功能(自適應巡航)，也就是高速跟著前面的車跑，他慢你慢，他快你快，保持一定的距離。這取決于毫米波長超過200米的距離檢測功能，其他手段很難做到。后來發展成防撞、盲區檢測等其他功能，但該技術一直非常昂貴，直到2012年，芯片級毫米波射頻芯片才出現，該技術的門檻降低，所有應用程序都打開了一個窗口。
毫米波雷達一般有幾個組成部分：天線、射頻、基帶、還有可能的控制層。
我們一個接一個地說，先是天線。剛才我們說毫米波雷達波長幾毫米，因為天線尺寸和波長相同，所以毫米波雷達天線可以很小，所以可以使用多個天線形成陣列天線，達到窄波束的目的，隨著天線數量的增加，波束可以很窄。另一個因素是，由于波長很小，毫米波可以使用一個”微帶貼片天線“這就是圖片中的樣子，在圖片中，pcb板上的ground在層上鋪幾條微帶線，就可以做天線了。這種導致毫米波雷達的天線可以做成pcb板。和大家常見的一樣wifi和藍牙的pcb天線非常相似。當然，由于毫米波的頻率很高，所以通常需要高頻板。
毫米波雷達傳感器的數字信號處理部分。這部分是一些算法，主要包括陣列天線波束形成算法、信號檢測、測量算法、分類和跟蹤算法。這不是開始的，因為涉及的面太多了。雷達的原理很簡單，但要做好，努力就應該在這個地方。此外，還有一些制造商的解決方案，是從射頻帶基帶集成的解決方案，我們可以預測，在不久的將來，集成程度將更高，然后是單芯片解決方案。
汽車毫米波雷達傳感器技術
由于毫米波雷達距離長，可靠性高，不受光線和灰塵的影響，與相機相比，距離超過150米的特點要好得多。與激光相比，大約千元的價格也大大贏了。所以它仍然是主流技術。當然，我們剛才提到它的分辨率略低，所以與相機的融合必然是一種趨勢。當然，激光雷達正在努力進行技術創新，希望降低價格。由于技術和價格的迅速普及，只有超過50萬輛毫米波雷達，現在超過10萬輛汽車也慢慢開始安裝，telsa這樣ADAS也開始從汽車雷達制造商那里挖掘技術總監，并于9月份開始組裝到電動汽車上。可以看出，毫米波雷達在汽車中的應用仍然是主流技術。
無人機毫米波雷達傳感器技術
我們常說汽車和無人機其實很像：高速移動，安全，高速，必然要求，探測距離足夠遠，安全性，必然要求檢測方法的魯棒性，而且受環境影響小。當然，在某些應用中，無人機的環境比汽車復雜一點。毫米波雷達已廣泛應用于無人機中。
它在無人機中的一個應用，也是目前市場上大的，是植保無人機的定高應用。我們知道gps氣壓計測量海拔，植物保護期間，無論地面和植被是否起伏，我們都希望無人機在作物上方固定高度飛行。這也被稱為模擬飛行。這個應用程序有很多解決方案，比如超聲波、激光、紅外線、眼睛等等。但由于大多數植物保護環境很差，灰塵很大，水霧很大，超聲波和基于光學的超聲波會受到很大的干擾。
目前，基于毫米波雷達傳感器技術的高度計是穩定的。首先，它可以穿透灰塵和水霧，基本上不受干擾?；诓ㄊ?，而不是點反射，高度只是反映了植被葉片的高度。
無人機的第二個應用是避障
這也是一個爭奪各種傳感器的戰場。但我們說毫米波雷達具有不受光影響、工作距離大、可靠等優點，在軍用有人機、汽車、無人機等方面得到證明。當然，雷達的分辨率確實很低。但我們說過，由于陣列天線的優勢，這可以大大提高，3-5度的分辨率是可能的。因此，我們說毫米波雷達有很大的調整空間，如波束寬度、工作距離、價格等。我們相信毫米波雷達在無人機測高和避障方面有明顯的優勢，但也有光學需要補充的地方。因此，我們提出了這樣一個架構，使用毫米波雷達進行360度避障和高度測量。當然，在這種架構下，還需要更強的飛控處理平臺和技術。
